Serie FLIP-X, robots ad Assi Lineari ad alte prestazioni

Robot ad asse singolo YAMAHA più completo in line-up che mai, dalle dimensioni molto compatte per una corsa extra lunga! FLIP X-series includono molti modelli di 6types e 29 variazioni per una vasta gamma di applicazioni.

Un attuatore elettrico è composto da un servomotore AC, una base, vite a sfere, cinghia e guida lineare. Questo azionatore elettrico è un robot di uso generale che può essere utilizzato in un’ampia varietà di applicazioni, come assemblaggi e collaudi.

L’azionatore elettrico utilizza una guida e vite a sfere ad alta rigidità ed utilizza il resolver con una resistenza eccellente per il rilevamento di posizione. Così, è dotato di un servizio di lunga vita.

Questo contribuisce notevolmente alla riduzione del cliente di controllo dei costi di manutenzione.

Video Demo

Prodotti a catalogo Serie Flip

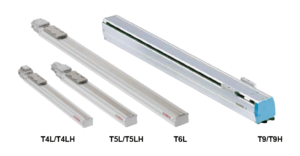

T type
Struttura senza telaio (Rail type)

Corpo compatto e basso prezzo.
Ideale per applicazioni come attuatore installato direttamente su un fianco.

  • Corsa: 50 – 1050 mm
  • Velocità massima: 120 – 1800 mm/sec
  • Carico massimo (Orizzontale): 3 – 100 kg

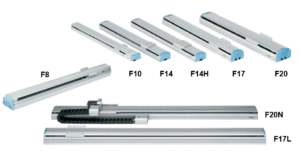

F type
Telaio ad alta rigidità

Capacità di grande momento d’inerzia, gestisce con facilità carichi a sbalzo.
Ideale per robot cartesiani che richiedono forza nel braccio e per muovere le braccia che spostano l’intero asse.

  • Corsa: 150 – 2050 mm
  • Velocità massima: 300 – 2400 mm/sec
  • Carico massimo (Orizzontale): 7 – 120 kg

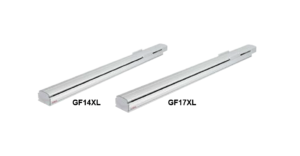

GF type
Lunga corsa, alto payload

La nuova serie di GF tipo FLIP-X è ideale per lunghe distanze. 1200 mm/sec è la velocità attraverso la gamma completa di movimento.

  • Corsa: 750 – 2500 mm
  • Velocità massima: 1200 mm/sec
  • Carico massimo (Orizzontale): 90 kg

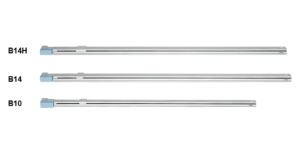

B type
Guida a cinghia di distribuzione

Lunghezza della corsa massima di 3050 mm.
Consente trasporti su lunghe distanze tra i processi di lavoro.

  • Corsa: 150 – 3050 mm
  • Velocità massima: 1875 mm/sec
  • Carico massimo (Orizzontale): 10 – 30 kg

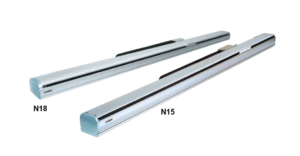

N type
Modello a rotazione del dado

La velocità critica non è limitata. Questo garantisce un trasferimento ad alta velocità.
Disponibile come standard del doppio trasportatore.

  • Corsa: 250 – 2500 mm
  • Velocità massima: 1200 mm/sec
  • Carico massimo (Orizzontale): 50 – 80 kg

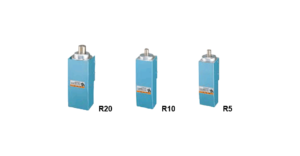

R type
Modello con assi rotatori

Il tipo R può essere utilizzato come l’asse di rotazione quando è combinato con altri robot, o utilizzato per una vasta gamma di applicazioni, ad esempio tabelle di indice. L’unità armonica offre alta resistenza ed alta precisione. Precisione di ripetibilità di +/-30 secondi di posizione (0,0083°).

  • Angolo di rotazione: 360°
  • Velocità massima: 360°/sec
  • Massimo momento di inerzia: 0.12 – 1.83 kgmq

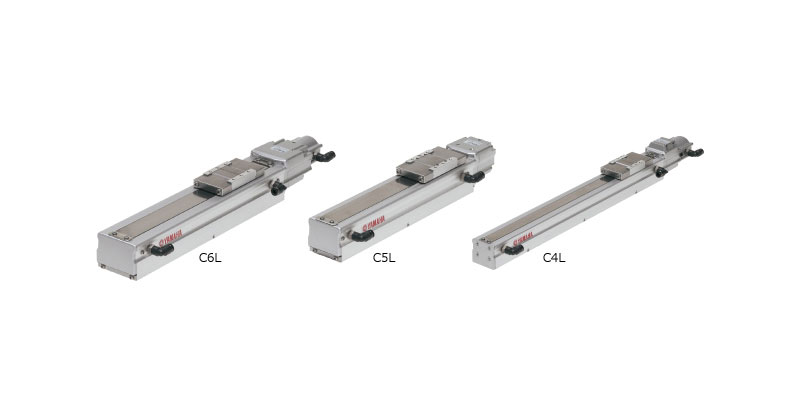

C type
Modello per camera bianca

Un modello utilizzabile in camere bianche che sia meno costoso è il robot monoasse compatto serie FLIP-X.

  • Corsa: 250 – 2500 mm
  • Velocità massima: 1200 mm/sec
  • Carico massimo (Orizzontale): 50 – 80 kg

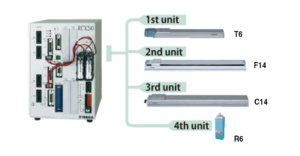

Multi robots

Operazione dove 1 controller comanda tanti robot a singolo asse.
Il vantaggio di funzionamento del controller multiasse. Il controllo di sequenza è semplice! Gli aggiornamenti del sistema sono poco costosi. Più compatto e consente di risparmiare più spazio rispetto a quando operano più controller di singolo asse.
Permette un controllo più sofisticato.

Controllori multi-asse RCX221/RCX240 forniscono controllo misto del (singolo-asse lineare) PHASER serie e serie FLIP-X.
