FLIP-X N Type Nut rotation model

Modello a rotazione del dado.
La velocità critica non è limitata. Questo garantisce un trasferimento ad alta velocità.

Corsa: 250mm – 2500mm
Carico massimo: 50Kg – 80Kg
Velocità massima: 1200mm/sec
Ripetibilità: +/-0.01sec

Doppio trasportatore disponibile come standard

Specifiche tecniche

Model Size (mm)Maximum payload (kg)Maximum speed (mm/sec)Stroke (mm)Details
N15W145 x H120501200500 to 2000 PDF
N15DW145 x H120501200250 to 1750 PDF
N18W180 x H115801200500 to 2500 PDF
N18DW180 x H115801200250 to 2250 PDF

Note: la dimensione dipende dalla dimensione trasversale.

N type structure

In questa struttura, il movimento è tramite un dado che ruota mentre è fissata ad un albero da una vite, il dado da vite a sfera è collegato al cavo motore.
yamaha-flipx-serie-n-structure

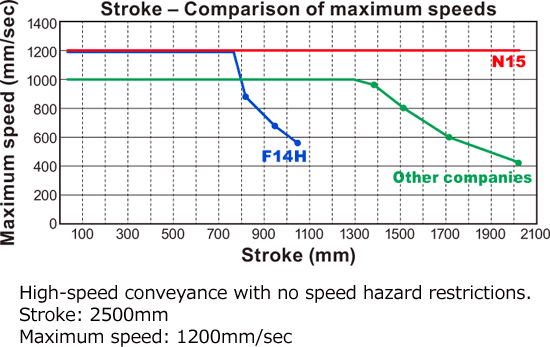

È possibile, con una corsa lunga, un trasferimento ad alta velocità

Finché la vite a sfera non ruota, la velocità critica non è in restrizione.

Questo garantisce un trasferimento ad alta velocità avendo una lunga corsa.

yamaha-flipx-serie-n-speed-stroke

Doppio trasportatore disponibile come standard

Due elementi portanti possono essere organizzati coassialmente utilizzando le caratteristiche del tipo di rotazione del dado.

Il risparmio di spazio e la riduzione dei costi possono essere realizzati quando rispetto all’utilizzo di due robot ad asse singolo.

yamaha-flipx-serie-n-structure-double-carrier
