Orbit Type Features

Risolve le carenze dei precedenti robot SCARA e Parallel-link

Una configurazione di montaggio a soffitto permette la rotazione del braccio di 360°. Un piccolo set di attrezzature, con nessun spazio morto al centro del campo di moto.

Omnidirezionale YK350TW / YK500TW

Pick & Place YK500TW

numero-1Libertà di progettazione del layout

Vogliamo un apparecchio con ingomrbo più piccolo
Richieste degli utenti

Il YK-TW può muoversi in qualsiasi direzione nel complesso di 1000 mm* verso il basso

Dotato di una configurazione di montaggio a soffitto con un angolo di rotazione del bracciolo esteso, YK-TW può accedere a qualsiasi punto all’interno della gamma verso il basso di 1000 mm. Questo elimina tutte le restrizioni dovute al movimento per quanto riguarda le operazioni di posizionamento pallet e nastro trasportatore, riducendo drasticamente l’impronta dell’attrezzatura.

* Applicabile al modello YK500TW

numero-2Migliore qualità

Vogliamo un sistema di assemblaggio di qualità superiore
Richieste degli utenti

Il YK-TW offre una precisione di posizionamento ripetuta di +/- 0,01 mm * (asse XY)

Si tratta di una precisione di posizionamento ripetuta molto più elevata rispetto a quello offerto da un robot parallelo-link. è stato compiuto attraverso l’ottimizzazione del bilanciamento del peso del robot attraverso un’ampia ri-progettazione della sua costruzione interna. Il braccio è leggero ma estremamente rigido, è stato anche dotato di motori sintonizzati in modo ottimale per consentire un’alta precisione di posizionamento.

* Applicabile al modello YK500TW

numero-3Maggiore produttività

Abbiamo bisogno di ridurre i tempi di tatto
Richiesta degli utenti

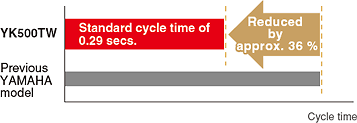

Il YK-TW offre un tempo ciclo standard di 0.29 sec*

L’asse y (braccio 2) passa sotto l’asse x (braccio 1) e ha una struttura orizzontale articolata, permettendogli di muoversi lungo il percorso ottimale tra punti. Inoltre, il bilanciamento dei pesi ottimizzato dei componenti interni riduce, il tempo di ciclo del 36% rispetto ai modelli precedenti.
Si riduce il tempo ciclo standard per lo spostamento di un carico di 1 kg, in orizzontale di 300 mm e 25 mm su/giù è di circa il 36% rispetto ai modelli precedenti di YAMAHA.

* Applicabile al modello YK500TW

numero-4Adatto per una vasta gamma di applicazioni

Abbiamo bisogno di spostare pezzi pesanti ad alta velocità
Richiesta degli utenti

YK-TW è in grado di gestire pezzi fino a 5 kg

Supporta carichi fino a 5 kg. Può ospitare anche strumenti arm-end che tendono ad essere pesanti, rendendolo altamente adattabile a varie applicazioni.

numero-5Ingombro ridotto delle attrezzature

Vogliamo ridurre l’altezza della nostra attrezzatura
Richiesta degli utenti

YK-TW offre sia un’altezza ridotta che un ingombro ridotto

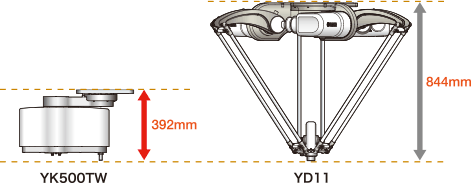

L’altezza di YK-TW è di solo 392 mm. La dimensione compatta consente più libertà nella progettazione di layout di attrezzature.

numero-6Facile installazione

I robot parallel-link richiedono grandi telai che complicano l’installazione…
Richiesta degli utenti

YK-TW ha un’altezza totale di soli 392 mm e pesa solo 27 Kg*

Grazie alla sua bassa inerzia, non è necessario un robusto telaio.

* Applicabile al modello YK500TW

E’ disponibile anche un telaio dedicato opzionale per il TK-TW, per maggiori info contattaci!

numero-7Disponibilità di uno stand dedicato

Preparare uno stand per l’installazione è troppo fastidioso
Richiesta degli utenti

Il set up può essere semplificato

Come opzione, forniamo un supporto di installazione dedicato al YK-TW.*
Non c’è nessuna necessità di calcolare la forza, di conseguenza la messa appunto si semplifica.

* Contattaci per conoscere le dimensioni e il prezzo

numero-8Resistenti all’ambiente

La nostra attrezzatura si trova in ambienti ostili…
Richiesta degli utenti

YK-TW dispone dello stesso tipo di resolver che viene utilizzato negli aerei e nelle automobili ibride

Questo resolver è un sensore di posizione magnetico. È dotato di una costruzione semplice senza parti elettroniche od ottiche, che lo rende molto meno sensibile agli errori a differenza degli encoder ottici convenzionali. È questo ambiente ad alta resistenza ed a basso tasso di fallimento che lo rende abbastanza affidabile per l’utilizzo in molti campi quali automobili ibrido e aerei, ecc., dove l’affidabilità è essenziale.

numero-9Come ordinare

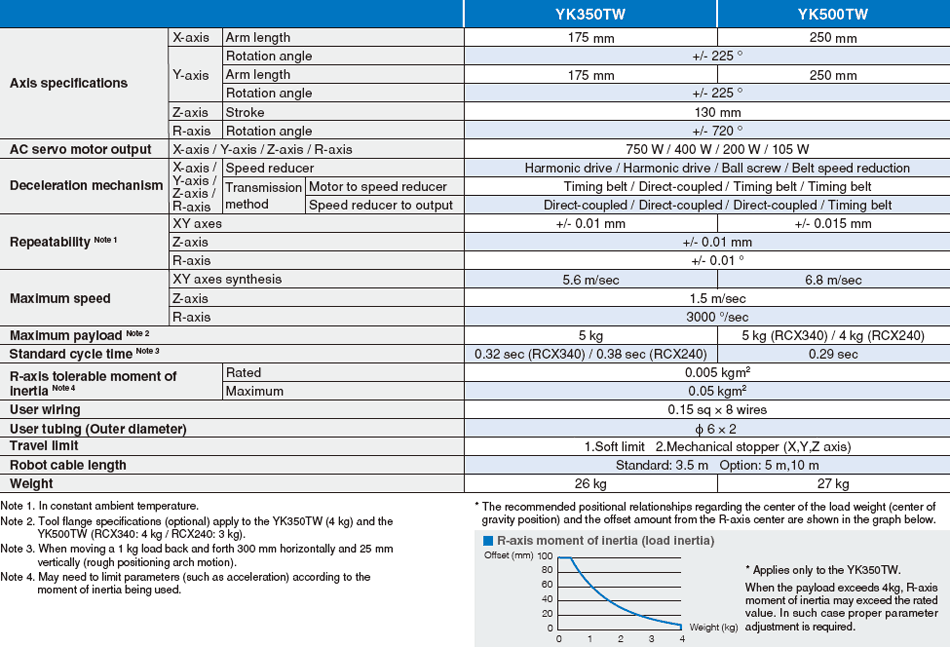

numero-10Specifiche
