TRANSERVO STH type (Slider Table type)
Compatto e rigido. Entrambi con specifiche dirette e di salva-spazio disponibili.
Carico massimo (Orizzontale): 4Kg – 9Kg
Carico massimo (Verticale): 1Kg – 4Kg
Velocità massima: 150mm/sec – 400mm/sec
STH Slider Table type
Specifiche tecniche
| Model | Type | Drive Method | Size (mm) | Stroke (mm) | Max Speed (mm/sec) | Max Payload (kg) | Controllers | Details |
|---|---|---|---|---|---|---|---|---|
| STH04-S | Straight | Slide screw | W45 x H46 | 50 – 100 | 200 – 400 | H 4 – 6 V 1 – 2 | TS-SH TS-SD TS-S2 | |
| STH04-R(L) | Space Saving | Slide screw + belt | W74.5 x H51 | 50 – 100 | 200 – 400 | H 4 – 6 V 1 – 2 | TS-SH TS-SD TS-S2 |
|
| STH06-S | Straight | Slide screw | W61 x H65 | 50 – 150 | 150 – 400 | H 6 – 9 V 2 – 4 | TS-SH TS-SD TS-S2 | |
| STH06-R(L) | Space Saving | Slide screw + belt | W108 x H70 | 50 – 150 | 150 – 400 | H 6 – 9 V 2 – 4 | TS-SH TS-SD TS-S2 |
Incorporare lo stesso resolver come modelli di fascia alta per il rivelatore di posizione
Il “resolver” viene utilizzato per il rilevare la posizione del motore allo stesso modo dei modelli di fascia alta di Yamaha.
Due to the structure, the resolver does not use any electronic components that could be affected by external disturbances. Resolvers are commonly used in applications such as automobiles, aircraft and medical devices where reliability is a high priority.
Stable detections can be achieved even in adverse environments containing dust and oil mist, etc.
Controllare il sistema con il “posizionatore di robot TS-S2”. L’operabilità e la controllabilità è uguale al convenzionale “TS-S”.

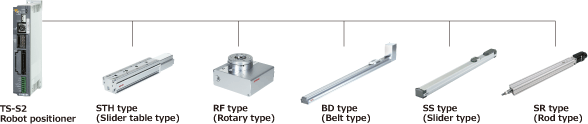

Tre tipi che sono stati aggiunti alla serie TRANSERVO: STH slider table type, RF rotary type, BD belt type.
Universalità , risparmio energetico e basso impatto conseguito con multi-posizione con posizionamento unico per dispositivi motorizzati
